designação |
Série padrão OSP-P |
Marca |
Alemanha OrigaCilindro sem barra |
preço |
1000-9999 |
Diâmetro do cilindro |
10/16/25/32/40/50/63/80 milímetros |
Itinerário |
Viagem livre de escolha, padrão máximo 6000mm |
velocidade |
0,005m / s ~ 30m / s |
Vida útil |
Mais de 8000 km |
Principais aplicações |
Máquinas de solda de pico de onda, máquinas de colagem automática, máquinas de transferência de seda, equipamentos de pulverização, dispositivos de faca voadora, máquinas de alimentação automática, máquinas de soprado, máquinas de aspiração e outras indústrias |
Vantagens do produto |
A correia de aço interna e externa utiliza a tecnologia de vedação metálica, com uma longa vida útil resistente à corrosão (até 8000 km).
2. tampa final pode ser girado 4 * 90 para qualquer posição da interface instalado conforme necessário
3. construção da ranura de cauda de swallow de três lados, componentes modulares, fácil de montar
4. Dual função e com dispositivo de tampão final ajustável |

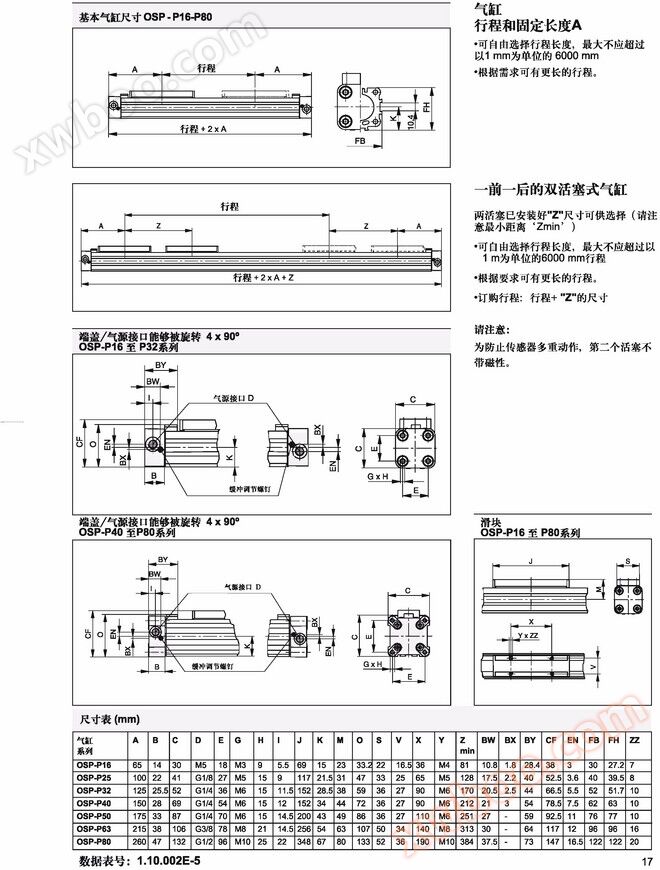

Série de cilindros [mmφ] |
Força teórica a 6bar [N] |
Força eficaz FA em 6bar [N] |
maior torque |
Carga máxima F[Nm] |
Comprimento do tampão [mm] |
Mx[Nm] |
Meu [Nm] |
Mz[Nm] |
O OSP-P10 |
47 |
32 |
0.2 |
1 |
0.3 |
20 |
2.5* |
O OSP-P16 |
120 |
78 |
0.45 |
4 |
0.5 |
120 |
11 |
O OSP-P25 |
295 |
250 |
1.5 |
15 |
3 |
300 |
17 |
O OSP-P32 |
483 |
420 |
3 |
30 |
5 |
450 |
20 |
O OSP-P40 |
754 |
640 |
6 |
60 |
8 |
750 |
27 |
O OSP-P50 |
1178 |
1000 |
10 |
115 |
15 |
1200 |
30 |
O OSP-P63 |
1870 |
1550 |
12 |
200 |
24 |
1650 |
32 |
O OSP-P80 |
3016 |
2600 |
24 |
360 |
48 |
2400 |
39 |
Tipo padrão |
1, duplo efeito e com dispositivo de tampão final ajustável 2, pistão magnético para sensor de posição |
Tipo especial |
1, sistema de amortecedor com efeito de ar especial (pode ser personalizado) |
2, cilindro de câmara sem poeira, cilindro tipo explosivo |
3, parafuso de aço inoxidável, óleo lubrificante de baixa velocidade, anel de vedação de borracha fluorada |
As duas fontes de gás estão no mesmo lado |
5, com interface de ar |
6, válvula integrada |
7, tampa final pode ser girado 4 * 90 ° para qualquer posição de conexão de ar |
8, o comprimento do percurso pode ser escolhido livremente até o máximo de 6000mm (percursos mais longos podem ser personalizados) |
Aplicações de produtos de cilindro sem barra:
A、 Máquinas de impressão de tela
B、 Máquinas de soprado, máquinas de aspiração (máquinas de plástico)
C、 Máquinas de embalagem
D、 Máquinas de corte (máquinas de borracha, máquinas de couro, máquinas de plástico, máquinas têxteis, etc.)
E、 Máquina de solda de pico de onda, SMT Patcher (eletrônica)
F、 Máquinas de escultura
G、 Máquinas de pintura
H、 Sistemas de transporte, manuseio de mercadorias (máquinas logísticas)
I、 Operação automática de portas (transporte, indústria ferroviária)
J、 Dispositivo de faca voadora com velocidade máxima superior a 10M/S
K、 Sistema de carregamento automático para máquinas-ferramentas (indústria de máquinas-ferramentas)
