Regulador de exibição de circuito duplo inteligente

JZ-XMBA-9000 (em inglês)inteligenteRegulador de exibição de circuito duploUsado em conjunto com vários tipos de sensores, o transmissor pode medir, exibir, controlar alarmes, transmitir saídas, captar dados e comunicar parâmetros de processo industrial como temperatura, pressão, nível de líquido, fluxo e peso simultaneamente.

I. InteligênciaRegulador de exibição de circuito duploFunções:

1Tipo de sinal de entrada dupla:O mesmo par, a mesma resistência, a mesma tensão de corrente, resistência e corrente ou tensão.

2Pode definir o alcance de exibição, o número de dígitos decimais e o volume de migração da entrada principal e secundária, respectivamente.

3O controle de quantidade de interruptor é arbitrariamente atribuído aos valores operacionais entre a entrada principal e a entrada secundária, ou entre a entrada principal e a entrada secundária.

4As entradas principais e secundárias podem ser adicionadas e subtraídas.

5、5uma saída de interruptor, um alarme de desconexão para a parte de entrada,4Um temporizador duplo, contador ou alarme sonoro-luminoso inteligente programável ou controlado em bits. Quatro valores podem definir parâmetros e intervalos de atraso de forma independente.

6Disponível externamente24 VdcConduzir.1ou2Um transmissor de duas linhas.

7Pode implementar o modo de controle de alarme associado e pode realizar o controle associado da entrada principal.

8、8Escolha o modo de controle de alarme.

9Existem duas ou três saídas analógicas. As entradas primárias e secundárias podem ser transmitidas simultaneamente ou separadamente, ou os valores operacionais podem ser transmitidos entre as entradas primárias e secundárias, e o ponto zero e a plenitude da saída analógica podem ser definidos arbitrariamente no intervalo de valores de exibição.

10Pode fornecer multi-host, single-host, sem hostdo RS485Métodos de comunicação serial assíncronos. Verificação de conformidade de dados de comunicaçãoCRC-16Padrões de comunicação de dados dos EUA, ciclos de alta confiabilidade, verificação de códigos de barras.

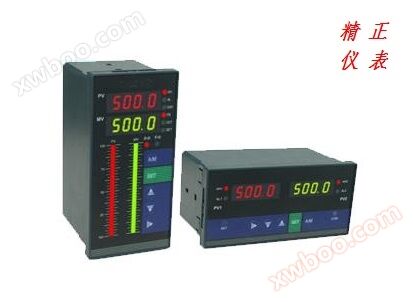

Segundo, o painel do regulador de exibição de circuito duplo inteligente mostra:

1.Dupla tela: a tela superior mostra o valor de entrada principal e a tela inferior mostra o valor de entrada secundária.

2.Três ecrãs: os ecrãs superior e médio exibem os valores de saída principal e secundaria, respectivamente, e os ecrãs inferior exibem os valores de operação de soma ou subtração de entrada principal e secundaria.

3.Duas colunas de luz de tela única: uma tela única mostra os valores de entrada principal ou secundária(Alternar com a tecla▲). A coluna de luz dupla mostra o% dos valores de entrada principal ou secundário, respectivamente(Alternar com a tecla ▼)- É.

4.Coluna de luz dupla de tela dupla: as telas duplas exibem os valores de saída subordinada principal separadamente. As colunas duplas mostram o percentual dos valores de entrada principal e secundário, respectivamente.

3: Tabela de seleção do regulador de exibição de circuito duplo inteligente:
