Regulador de exibição circular múltiplo JZ-XMDA regulador de exibição circular múltiplo é usado com vários tipos de sensores e transmissores, pode simultaneamente para 8 caminhadas e 16 caminhadas temperatura, pressão, nível de líquido, fluxo, peso e outros parâmetros de processo industrial para inspeção circular, controle de alarme, saída de transmissão, coleta de dados e comunicação

Detalhes do produto

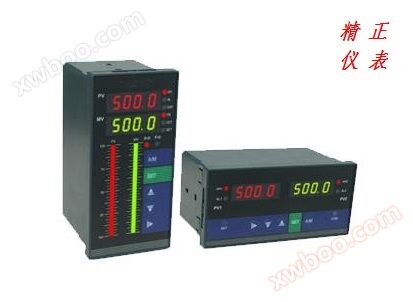

Regulador de exibição circular múltipla

JZ-XMDARegulador de exibição circular múltiplaUsado com vários tipos de sensores e transmissores, pode ser usado simultaneamente para8Carga rodoviária16Temperatura, pressão, nível de líquido, fluxo, peso e outros parâmetros de processo industrial são usados para inspeção circular, controle de alarme, saída de transmissão, coleta de dados e comunicação.

Um,Regulador de exibição circular múltiplaCaracterísticas:

1.função de entrada universal;

2.Calibração automática e calibração manual;

3.Proteção múltipla, design de isolamento, forte resistência à interferência e alta confiabilidade;

4.Boa plataforma de software com capacidade de desenvolvimento secundário para atender a funções especiais;

5.Estrutura modular avançada, com chips de instrumentos poderosos, combinação de funções, atualização do sistema é muito conveniente;

6.Inspeção automática, inspeção manual pode ser comutada livremente;

7.O tempo de troca de canal de inspeção e o número de canais válidos podem ser configurados.

Dois.Regulador de exibição circular múltiplaPrincipais indicadores técnicos:

1.Erros básicos: 0.2％FS ± 1uma palavra;

2.Resolução:1/20000、14BitsA / Dconversores;

3.Modo de exibição: dupla fila de quatro dígitosLEDtubo digital, a linha superior mostra os valores de medição, a linha inferior mostra o número de canal;

4.Ciclo de amostragem:0,5S；

5.Saída de alarme:

⑴1～16Alarme de limite superior e inferior unificado do canal, capacidade de contato de saída do reléAC220V / 3A；

⑵1～8Alarme independente do canal, capacidade de contato de saída do reléAC220V / 1A；

6.Saída de transmissão: a faixa de canal correspondente pode ser selecionada pela entrada de volume de interruptor4～20 mA、0～10mA、1～5V、0～5VPrecisão de saída de isolamento:±0.3％FS；7.Saída de comunicação: Interface--Interface de comunicação bidirecional serial isoladaRS485 / RS422 / RS232 / Módem；

8.Taxa de Porter--300～9600bpsliberdade interna;

9.Fonte de alimentação: interruptor de alimentação 85～265VACConsumo de energia4WAbaixo.

Três. 、Tabela de seleção do regulador de exibição circular múltipla:

Tipo número		dizer Claro
JZ-XMDA		MaisViagem rodoviáriaRegulador de exibição
Programa de Desenho	9	9000Série de medidores
Modo de exibição	1 2 3	detecção+Número de canais de inspeção Valor de detecção+Canal de inspeção10Alarme de estrada (luz de alarme) Valor de detecção+Canal de inspeção10Alarme de estrada (tubo digital)
Método de entrada	1 2 3 4 5	Sinais de termopar (EeKeSeO BeJeO TeNeO REspere) Sinal de resistência térmica (Pt100eCu50eCu100eBA1eBA2eO GEspere) Sinal de corrente contínua (0～10mA、4～20 mA） Sinal de tensão contínua (0～5V、1～5V、0～20mV、0～75Mv、0～200 mV） Valores de resistência de pressão e resistência linear (0～400Ω)
Controle de saída e ajuste	0 1 2 3 4 5 6 7 8	Verifique apenas os valores de medição de cada canal, sem controle Definição uniforme de limite superior e limite inferior de alarme para cada canal de inspeção Definição independente de limite superior e limite inferior de alarme para cada canal de inspeção Os valores de alarme limite superior e limite inferior de cada canal de inspeção são definidos uniformemente, exibidos por cada luz de alarme ou tubo digital Valores de alarme limite superior e limite inferior definidos independentemente por cada canal de inspeção, exibidos por cada luz de alarme ou tubo digital do instrumento.1～4Utilização independente da estradaO SP1eO SP2eO SP3eO SP4quatro valores definidos,5～16O caminho é apenas uma indicação Limite superior ou inferior de alarme para valores instantâneos ou médios (O SP3eO SP4） O SP3Configuração de alarmes de limite superior e inferior para monitorar todos os pontos de inspeção As estradas podem ser designadas separadamente.O SP1eO SP2eO SP3eO SP4quatro valores (1Indicações máximas2um valor definido)
Passeio de inspeção	1 2 3 4 5 6 7 8	4Inspeção rodoviária 8Inspeção rodoviária 12Inspeção rodoviária 16Inspeção rodoviária 20Inspeção rodoviária 24Inspeção rodoviária 28Inspeção rodoviária 32Inspeção rodoviária
Dimensões	O H O V O F	Horizontal160×80×80 milímetrosAbertura:152×76 Vertical80×160×125 milímetrosAbertura:76×152 Modo96×96×110 milímetrosAbertura:92×92
Transferir saída	Um O B O C D E O F	Sem saída de transmissão Transferir saída0～10mA Transferir saída4～20 mA Transferir saída0～5V Transferir saída1～5V Saída de transmissão de sinal especial
Transferir saída Selecção do valor	1 2 3 4	Valor instantâneo valor máximo Valor mínimo Média
24Vsaída	O P	Default é Nenhum24VSaída de energia DC Cinturão24VSaída de energia de corrente contínua (pode ser alimentado por transmissor de dois fios)
Interface de comunicação	O T	Por padrão, sem interface de comunicação Cinturãodo RS232oudo RS485Interface de comunicação
Método de fornecimento de energia	K O W	Default é220 volts. AV Comutação de energia85～260V. AC Comutação de energia18～36V. DCou18～36V. AC
