Visão geral
1, esquema Nota: 1. placa de alimentação do ventilador ambiental 2. regulador de fluxo do ventilador ambiental 3. ventilador ambiental 4.3 pulmões analógicos + 1 pulmão de amostragem 5. molde de cabeça metálica 6. controlador PLC 7. interruptor de alimentação do tipo de navio 8. Composição do funcionamento do equipamento: o acionamento do equipamento é composto por um motor de conversor de frequência, um motor de conversor de frequência, e a transmissão mecânica é composta por um redutor de motor e uma barra de acoplamento. Parâmetros do equipamento 1, tipo: máscara de proteção testador de cavidade morta 2, material da caixa: a caixa do equipamento usa placa fria de moldagem dobrada de 1,5 mm, espessura da parede de 60 mm * 60 mm de tubo quadrado de solda de moldagem de superfície de alta temperatura. (resistência à eletricidade, resistência à corrosão) 3, tamanho do equipamento relacionado: tamanho principal da máquina de teste 1653mm * 853mm
Detalhes do produto

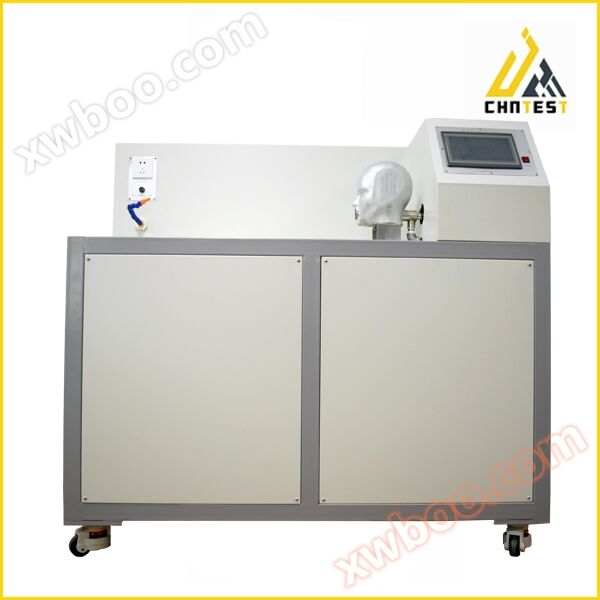

Máscara de proteção SHK-64 tester de cavidade morta
Um,Diagrama

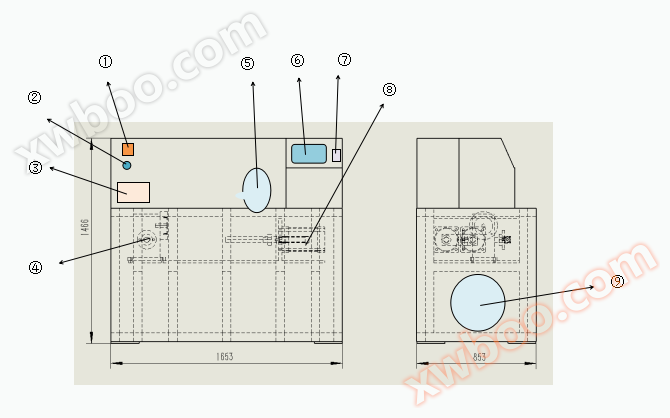

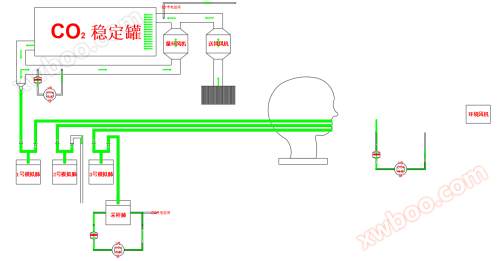

Nota: 1. placa de alimentação do ventilador ambiental 2. regulador de fluxo do ventilador ambiental 3. ventilador ambiental 4. 3 pulmões analógicos + 1 pulmão de amostragem
5. cabeça metálica 6. controlador PLC 7. interruptor de alimentação tipo navio 8. Motor de conversão de frequência 9.CO2 tanque de estabilidade
Composição operacional do equipamento:
A transmissão do equipamento é composta por um motor de conversor de frequência e um motor de conversor de frequência, e a transmissão mecânica é composta por um redutor de motor e uma barra de acoplamento.
Dois.parâmetros do equipamento
Tipo: Máscara de proteção tester de cavidade morta
2, material da caixa: a caixa do equipamento usa placa fria 1.5mm moldagem dobrada, 60mm * 60mm espessura da parede 2mm tubo quadrado soldado moldagem superfície de alta temperatura. (Resistência à corrosão)
3, tamanho do equipamento relacionado: tamanho do corpo da máquina de teste 1653mm * 853mm * 1466mm
4, Potência: AC220V ± 10% 50HZ Potência: 600W
Temperatura de uso: 20-80 ℃
Precisão do sistema: ≤0.5%
Ventilador ambiental: equilibrar a concentração de CO2 ao redor da cabeça metálica humana
Ventilador circular de CO2: centro de transporte circular de fluxo de CO2 no tubo

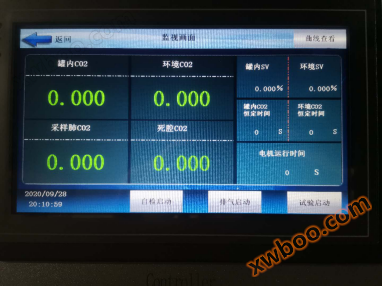

Controlador PLC: uso de controle de tela táctil de alta precisão
10, interruptor de ação atual: interruptor de ação atual DELIXI DZ47sLE série, 230V 50HZ
Contactores de corrente alterna: SCHNEIDER LC1D25 série de contactores de corrente alterna, tensão de ação AC480V
Módulo de alimentação: saída DC24V
Driver: motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência
Simulação do pulmão: 25 ciclos/minuto, 2,0 litros/curso
Instrumento de análise de CO2: um teste de concentração de CO2 de entrada, um teste de concentração de CO2 de saída de tanque de estabilização de CO2, um teste de amostragem de pulmão
Concentração de CO2
Tanque de estabilização de CO2: estabilizar a concentração de CO2 em 5% (50.000 PPM)
Três.Painel de unidade de controle
Quatro.Processo operacional
1, máscara de proteção testador de cavidade morta usando a fonte de alimentação AC220V 50HZ (Nota: seleção de energia)
2, interruptor de ação de corrente fechada
3, interruptor de alimentação de navio fechado
Processo operacional: a interrupção de energia deve pressionar o botão de inicialização de auto-inspeção para que o sistema entre no estado de auto-inspeção do sistema, o objetivo é que a concentração de CO2 no sistema de circulação de CO2 chegue a 5% (50.000 PPM) (o analisador de CO2 número 1 está em funcionamento para atingir as condições de teste da amostra). Quando a concentração de CO2 é maior que a concentração de teste de 0,1%, a concentração de CO2 excede o limite, a inicialização do escape e a inicialização do ventilador ambiental melhoram razoavelmente as condições de teste para que a concentração de CO2 alcance as condições de teste. Em seguida, o teste inicia o trabalho do pulmão simulado, o analisador de CO2 número 2 trabalha, o pulmão de amostragem começa a trabalhar e o instrumento de análise de CO2 número 3 trabalha (tempo de trabalho 3 minutos).
Após o teste, peça à equipe relevante que desconecte a fonte de CO2 do equipamento e desligue a fonte de energia.
Cinco.Condições de armazenamento
O tester de cavidade morta da máscara de proteção após a embalagem deve ser armazenado em um ambiente com umidade relativa não superior a 80%, sem gás corrosivo e bem ventilado.
Seis.Método de instalação
Abra a embalagem externa e retire o equipamento.
O equipamento deve ser colocado em um plano sólido e liso e mantê-lo no estado horizontal.
A parede traseira do equipamento deve deixar mais de 50 cm de espaço, ambos os lados devem deixar mais de 30 cm de espaço.
Inserir o cabo de alimentação distribuído na caixa de distribuição, siga a maneira correta.
Acesse o CO2 ao dispositivo (não acesse o CO2 quando o dispositivo não estiver funcionando).
VII. Atenção
A carcaça do tester de cavidade morta da máscara de proteção deve ser efetivamente aterrizada para garantir a segurança do uso.
2. Máscara de proteção tester de cavidade morta é colocado em um quarto com boas condições de ventilação, em torno dele não pode ser colocado artigos inflamáveis e explosivos.
3. Não sobrecarregue os itens dentro da caixa de amostra.
O equipamento externo deve ser mantido limpo com frequência, a longo prazo não deve colocar uma tampa de plástico à prova de poeira, colocado em um quarto seco.
oito,Manutenção
Não coloque nenhum item na caixa de ensaio de amostras deste equipamento;
Este equipamento deve ser mantido regularmente limpo;
Verifique frequentemente a flexibilidade dos interruptores e botões do instrumento;
Durante a manutenção, o interruptor de alimentação deve ser fechado e desligar a ficha de alimentação, a válvula de acesso de CO2 é frequentemente fechada.
Nove,Resolução de falhas
Um,Diagrama
Nota: 1. placa de alimentação do ventilador ambiental 2. regulador de fluxo do ventilador ambiental 3. ventilador ambiental 4. 3 pulmões analógicos + 1 pulmão de amostragem
5. cabeça metálica 6. controlador PLC 7. interruptor de alimentação tipo navio 8. Motor de conversão de frequência 9.CO2 tanque de estabilidade
Composição operacional do equipamento:
A transmissão do equipamento é composta por um motor de conversor de frequência e um motor de conversor de frequência, e a transmissão mecânica é composta por um redutor de motor e uma barra de acoplamento.
Dois.parâmetros do equipamento
Tipo: Máscara de proteção tester de cavidade morta
2, material da caixa: a caixa do equipamento usa placa fria 1.5mm moldagem dobrada, 60mm * 60mm espessura da parede 2mm tubo quadrado soldado moldagem superfície de alta temperatura. (Resistência à corrosão)
3, tamanho do equipamento relacionado: tamanho do corpo da máquina de teste 1653mm * 853mm * 1466mm
4, Potência: AC220V ± 10% 50HZ Potência: 600W
Temperatura de uso: 20-80 ℃
Precisão do sistema: ≤0.5%
Ventilador ambiental: equilibrar a concentração de CO2 ao redor da cabeça metálica humana
Ventilador circular de CO2: centro de transporte circular de fluxo de CO2 no tubo
Controlador PLC: uso de controle de tela táctil de alta precisão
10, interruptor de ação atual: interruptor de ação atual DELIXI DZ47sLE série, 230V 50HZ
Contactores de corrente alterna: SCHNEIDER LC1D25 série de contactores de corrente alterna, tensão de ação AC480V
Módulo de alimentação: saída DC24V
Driver: motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência com motor de transmissão de frequência
Simulação do pulmão: 25 ciclos/minuto, 2,0 litros/curso
Instrumento de análise de CO2: um teste de concentração de CO2 de entrada, um teste de concentração de CO2 de saída de tanque de estabilização de CO2, um teste de amostragem de pulmão
Concentração de CO2
Tanque de estabilização de CO2: estabilizar a concentração de CO2 em 5% (50.000 PPM)
Três.Painel de unidade de controle
Quatro.Processo operacional
1, máscara de proteção testador de cavidade morta usando a fonte de alimentação AC220V 50HZ (Nota: seleção de energia)
2, interruptor de ação de corrente fechada
3, interruptor de alimentação de navio fechado
Processo operacional: a interrupção de energia deve pressionar o botão de inicialização de auto-inspeção para que o sistema entre no estado de auto-inspeção do sistema, o objetivo é que a concentração de CO2 no sistema de circulação de CO2 chegue a 5% (50.000 PPM) (o analisador de CO2 número 1 está em funcionamento para atingir as condições de teste da amostra). Quando a concentração de CO2 é maior que a concentração de teste de 0,1%, a concentração de CO2 excede o limite, a inicialização do escape e a inicialização do ventilador ambiental melhoram razoavelmente as condições de teste para que a concentração de CO2 alcance as condições de teste. Em seguida, o teste inicia o trabalho do pulmão simulado, o analisador de CO2 número 2 trabalha, o pulmão de amostragem começa a trabalhar e o instrumento de análise de CO2 número 3 trabalha (tempo de trabalho 3 minutos).
Após o teste, peça à equipe relevante que desconecte a fonte de CO2 do equipamento e desligue a fonte de energia.
Cinco.Condições de armazenamento
O tester de cavidade morta da máscara de proteção após a embalagem deve ser armazenado em um ambiente com umidade relativa não superior a 80%, sem gás corrosivo e bem ventilado.
Seis.Método de instalação
Abra a embalagem externa e retire o equipamento.
O equipamento deve ser colocado em um plano sólido e liso e mantê-lo no estado horizontal.
A parede traseira do equipamento deve deixar mais de 50 cm de espaço, ambos os lados devem deixar mais de 30 cm de espaço.
Inserir o cabo de alimentação distribuído na caixa de distribuição, siga a maneira correta.
Acesse o CO2 ao dispositivo (não acesse o CO2 quando o dispositivo não estiver funcionando).
VII. Atenção
A carcaça do tester de cavidade morta da máscara de proteção deve ser efetivamente aterrizada para garantir a segurança do uso.
2. Máscara de proteção tester de cavidade morta é colocado em um quarto com boas condições de ventilação, em torno dele não pode ser colocado artigos inflamáveis e explosivos.
3. Não sobrecarregue os itens dentro da caixa de amostra.
O equipamento externo deve ser mantido limpo com frequência, a longo prazo não deve colocar uma tampa de plástico à prova de poeira, colocado em um quarto seco.
oito,Manutenção
Não coloque nenhum item na caixa de ensaio de amostras deste equipamento;
Este equipamento deve ser mantido regularmente limpo;
Verifique frequentemente a flexibilidade dos interruptores e botões do instrumento;
Durante a manutenção, o interruptor de alimentação deve ser fechado e desligar a ficha de alimentação, a válvula de acesso de CO2 é frequentemente fechada.
Nove,Resolução de falhas
| Fenômenos | Razão | Tratamento |
| 1, sem energia | 1. Fiação não conectada ou desconectada | 1. Ligue o cabo |
| 2. interruptor de ação de corrente | 2. Substituição do interruptor de ação de corrente | |
| A concentração de CO2 não satisfaz as condições do ensaio | Dados ao instrumento de análise de CO2 | Substituição do analisador de CO2 |
| Unidade de controle PLC ruim | Substituição do controlador PLC | |
| Inspeção de tubos de ciclo de CO2 | Manutenção razoável de tubos de ciclo de CO2 ou substituição | |
| Simulação de falha pulmonar | 4. manutenção razoável pulmão simulado ou substituição | |
| Simulação de falha pulmonar | 1. Alimentação anormal ou transmissão anormal do motor. | Recomenda-se verificar cada ponto de conexão do sistema de montagem de acionamento para acionar os componentes. |
